THK直线导轨型号说明【解析】

THK直线导轨型号说明【解析】

THK直线导轨公称型号的构成因各型号的特点而异，请参考对应的公称型号的构成例。

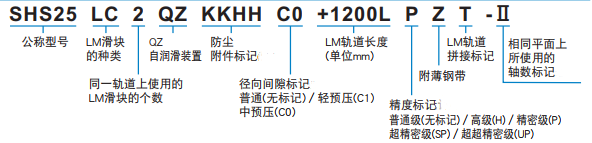

【标准滚珠型导轨】

   SHS、SSR、SVR/SVS、SHW、HSR、SR、NR/NRS-X、NR/NRS、HRW、JR、NSR-TBC、HSR-M1、SR-M1和HSR-M2型

https://www.forrun.cn/Public/upload/article/2018/12-26/5c2320d8534e0.png

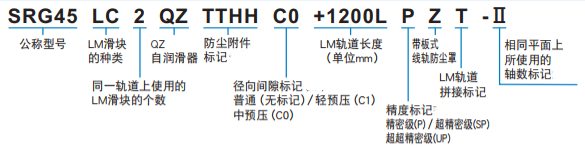

 【滚柱保持器型直线导轨】

  SRG型、SRN型、SRW型

https://www.forrun.cn/Public/upload/article/2018/12-26/5c2320e26e58b.png

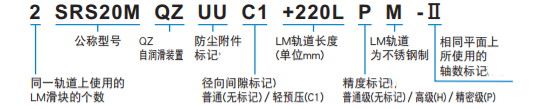

【微型滚珠导轨】

  SRS、RSR、和RSR-M1型

https://www.forrun.cn/Public/upload/article/2018/12-26/5c2320ed0688f.png

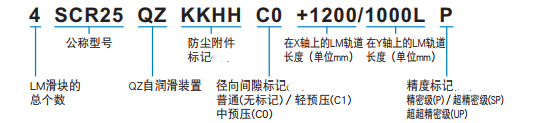

【双维一体式滚珠导轨】

   SCR、CSR和MX型

https://www.forrun.cn/Public/upload/article/2018/12-26/5c2320f67e2ad.png

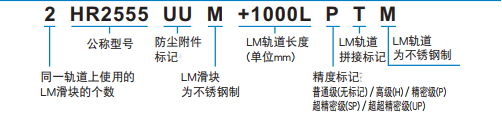

【可分离型滚珠导轨】

   HR型

https://www.forrun.cn/Public/upload/article/2018/12-26/5c232101d92c2.png

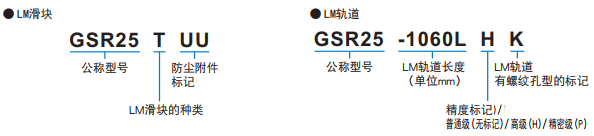

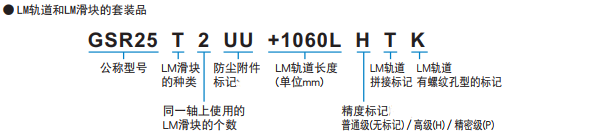

   GSR型

https://www.forrun.cn/Public/upload/article/2018/12-26/5c23210c1987f.png

https://www.forrun.cn/Public/upload/remote/2018/12/7241545806122.png



【R形圆弧导轨】

   HCR型

https://www.forrun.cn/Public/upload/article/2018/12-26/5c2321352362a.png

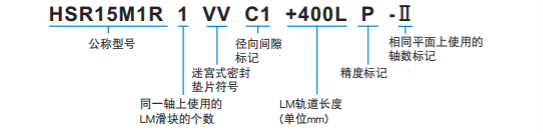

【中低真空用滚珠导轨】

  HSR-M1VV型

https://www.forrun.cn/Public/upload/article/2018/12-26/5c23213e7c296.png

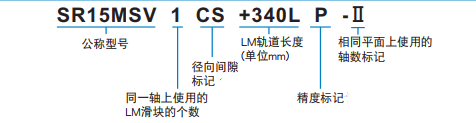

 【特殊环境用 无油滚珠导轨】

   SR-MS型

https://www.forrun.cn/Public/upload/article/2018/12-26/5c23214a4ba3e.png
