FANUC机床螺距补偿设定步骤【教程】

1. 在机床上架好激光干涉仪。

2. 在参数3620中设置补偿的参数

3. 在参数3621、3622中设置螺距补偿的起点和终点

4. 在参数3624中设置每个螺距补偿点间的间距

注意：这些参数是根据机床丝杆的参数来进行确定的。每台机床都各不相同。对于有些机床来说，参考点处于丝杆极限位置，所以参考点可以看做一个端点，但是也有一些机床在参考点左右都还有一定的行程距离可以运动，所以参考点（原点）的位置也需要在补偿列表中指出。

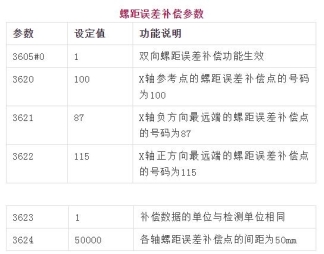

螺距误差补偿参数

5.机床重启使参数生效

6.编制机床运动的程序

7.然后启动程序，多次测量得出平均值

8.依据补偿值=数值命令值-实际位置值

9.输出螺距误差补偿值

将操作方式设为EDIT方式，按SYSTEM键进入螺补菜单，单击输出-执行，所有参数按指定的格式输出将测量所得的误差值输入到补偿文件中重启机床，返回参考点，螺补生效
