碟形弹簧垫圈标准规格尺寸表

碟形弹簧垫圈标准规格尺寸表

[行业标准]

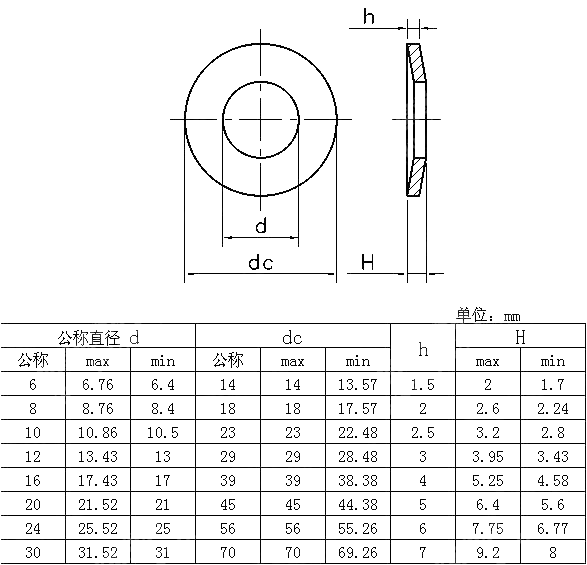

JB /ZQ 4010-2006 碟形弹簧垫圈

https://www.forrun.cn/Public/upload/article/2019/11-08/5dc534edb8299.jpg



[日本标准]

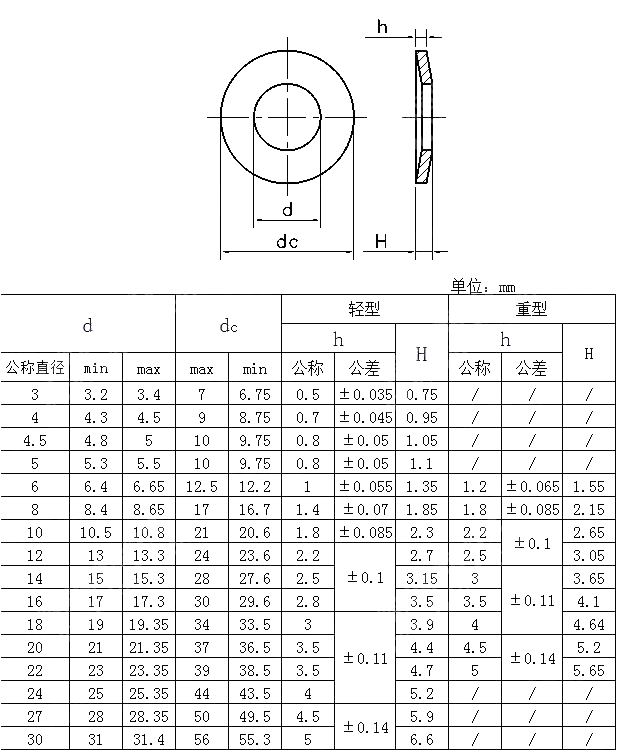

JIS B 1251-2001 碟形弹簧垫圈

https://www.forrun.cn/Public/upload/article/2019/11-08/5dc535a924e1b.jpg



[国家标准]

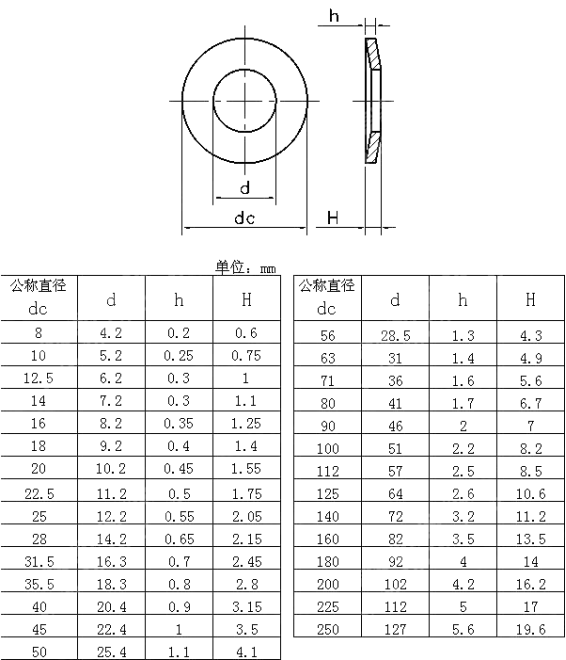

GB /T 1972-2005 A系列碟形弹簧

https://www.forrun.cn/Public/upload/article/2019/11-08/5dc535b61c092.jpg

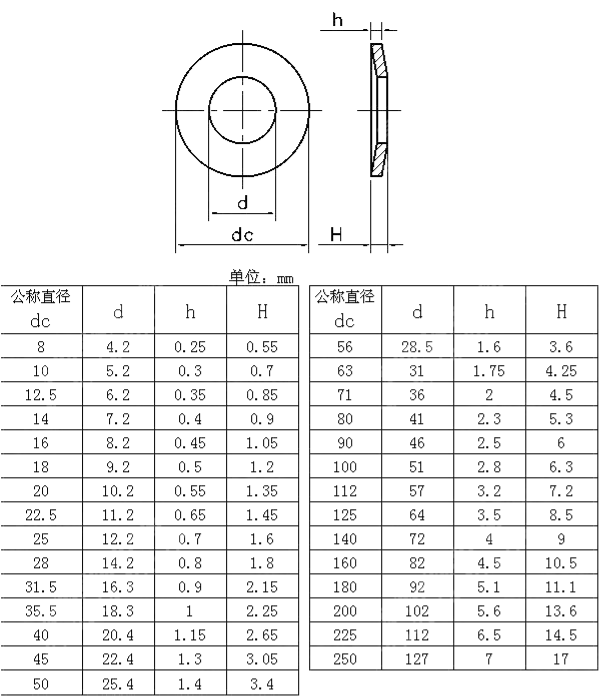

GB /T 1972-2005 B系列碟形弹簧

https://www.forrun.cn/Public/upload/article/2019/11-08/5dc535c05a54d.jpg

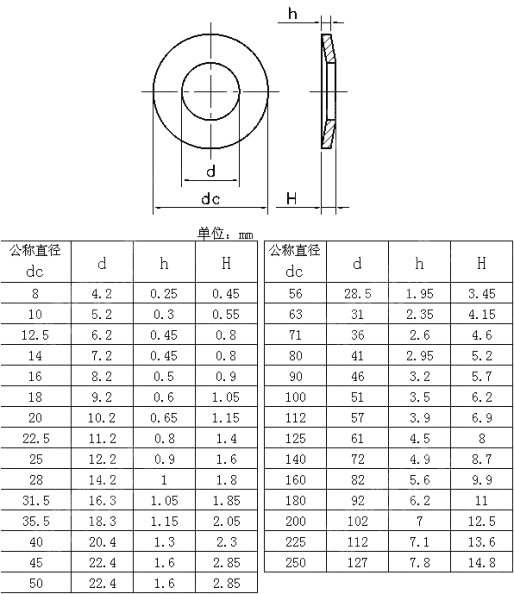

GB /T 1972-2005 C系列碟形弹簧

https://www.forrun.cn/Public/upload/article/2019/11-08/5dc535ca3f071.jpg



[德国标准]

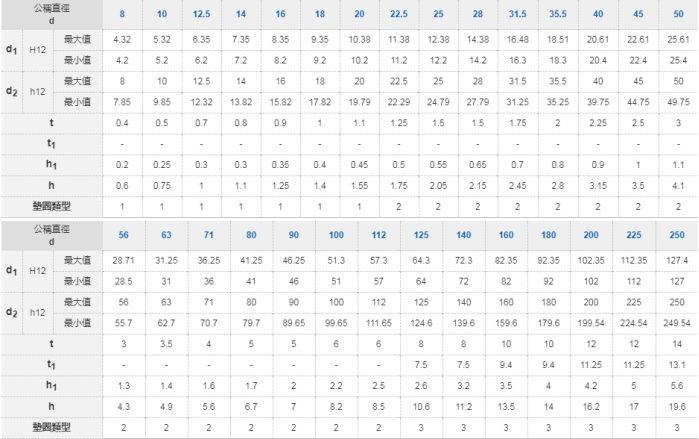

DIN 2093-2013 碟形垫圈 A型



https://www.forrun.cn/Public/upload/article/2019/11-08/5dc538af325b8.png

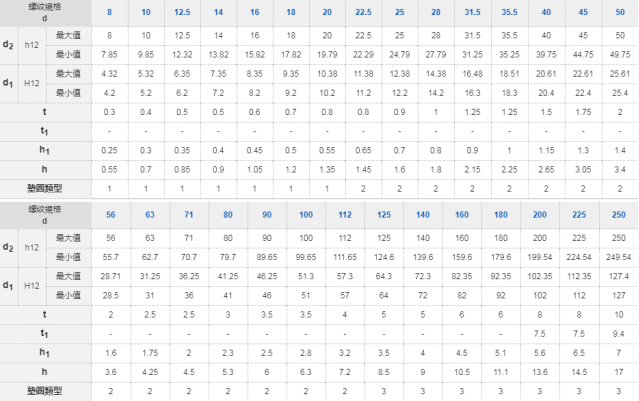

DIN 2093-2013 碟形垫圈 B型

https://www.forrun.cn/Public/upload/article/2019/11-08/5dc538bf58d5e.png

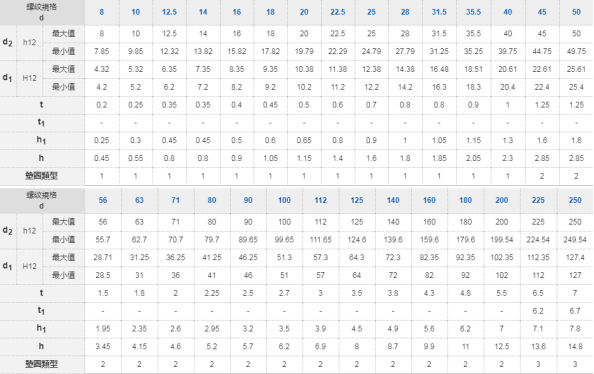

DIN 2093-2013 碟形弹簧垫圈 C型



https://www.forrun.cn/Public/upload/article/2019/11-08/5dc538cd4a804.png
