交叉滚子导轨安装方法【技巧】

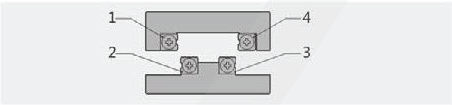

(1)将交叉滚柱导轨1、2、3固定，将导轨4暂时固定

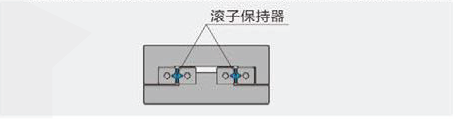

(2)拆下交叉滚柱导轨单侧阻挡绷丝，谨慎的将滚子保持器插入，装回阻挡螺丝，将滑台左右移动，调整保持器到轨道中央位

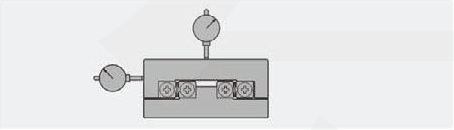

(3)固定测量用的量表于滑台的中心及侧面

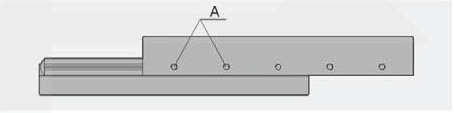

(4)将滑台移动至单边尽头，再轻轻锁上预压调务螺丝A

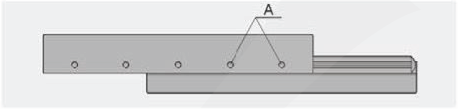

(5)将滑台移动至另一边尽头，再轻轻锁上预压调整螺丝A

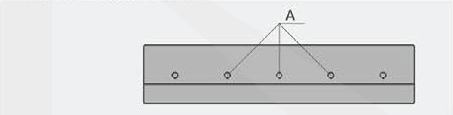

(6)将滑台恢复中央位置，将滑台的间隙调整螺丝A锁上，将滑台的间隙调到零为止

(7)最后将导轨4做固定

注意：

保持架的偏离；

尽管保持架能极其正确地动作，但是由于力矩、竖立使用或不均等接触以及机械的振动等，保持架有时会产生偏离。

关于挡块；

为防止保持架的脱落尽管将挡块安装在轨道的端面，但由于超行程等原因，因而频繁地冲突挡块，引起挡块的磨损和挡块固定螺钉的松弛等,从而会成为挡块脱落的原因。因此建议设置外部挡块，既防止超行程,又防止与保持架产生冲突。
