模具中什么情况下用细水口模架

　有模材学院的朋友向我们咨询，模具中什么情况下用细水口模架呢?对此，51模材网整理了细水口模架适用的条件，快跟小编一起来看看吧。

　　注塑模架按浇注系统结构主要分为大水口模架，细水口模架和简化细水口模架。细水口结构复杂，能用大水口模架时不用细水口模架。

　　但当符合以下情况时，选用细水口模架会更加合适。

　　1.单型腔,成型胶件在分模面上的投影面积较大,要求多点入水。

　　2.一模多腔,其中

　　(1)某些胶件较大必须多点入水；

　　(2)某些胶件必须中心入水；

　　(3)各腔大小悬殊,用大水口模时唧嘴要大尺寸偏离中心；

　　(4)齿轮模,多型腔的轮胎吹气模等；

　　(5)胶位薄,型腔复杂模；

　　(6)高度太高的桶形,盒型或壳形胶件。

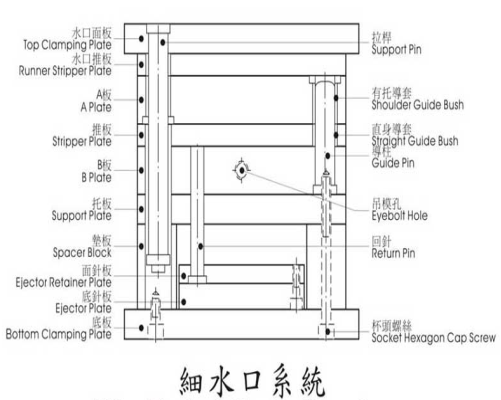

　　细水口模架

　　细水口模架(又称双/多分型面模架)，标准长阔规格由200mm x 250mm (简称2025系列)至500mm x 700mm (简称5070系列)

　　细水口模具 (又称三板模)，流道与浇口不在同一分模在线;产品在分模在线脱模，水口料则另外在水口板分模在线脱模。

　　>>>拓展阅读

　　细水口模架与大水口模架的区别

　　1、大水口就是前模不单独分型的模具也称二板模导柱正装，而细水口则是定模有单独分型的也就是说模具不只分型一次(至少二次)。

　　2、笼统的说大水口就是产品脱模后有水口在上面或多或少而已，细水口刚好相反!

　　3、大水口前模都是A板定死的细水口有简化和标准的水口出在前模。

　　细水口模架与简化细水口模架的区别

　　外观区别

　　1.细水口模架有四支导柱。

　　2.细水口模架的四支拉杆上有限位垫圈。

　　3.细水口模架可实现推板模具结构。

　　成本区别

　　因为细水口模架多了四根导边，加工配合的难度增大，所以价格一般为简化细水口的1.3至1.5倍。
