膜片联轴器规格型号【一览表】

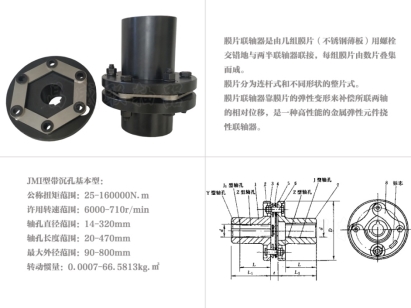

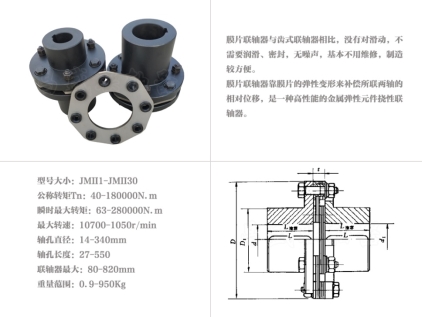

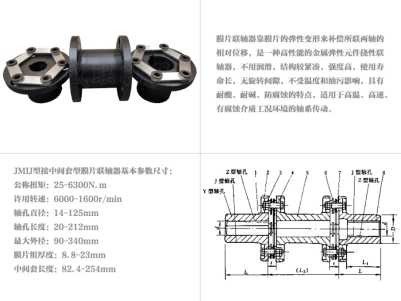

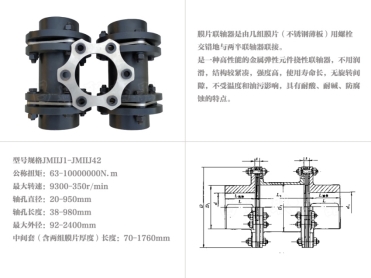

膜片联轴器规格型号：JMI型，JMIJ型，JMII型，JMIIJ型，DJM型，ZJM型，SJM型，JZM型，JZMJ型。

膜片联轴器组成结构:主要由不锈钢金属薄片(304不锈钢钢片)、半联轴器、中间套、压紧元件、螺栓、防松螺母、限位垫圈等组成

JMJ型弹性膜片联轴器

弹性膜片联轴器

双膜片联轴器

膜片联轴器

常见的膜片联轴器型号：

DJM单型键槽联结联轴器膜片

DJMT胀套联结联轴器膜片

SJM键槽联结联轴器膜片

ZJM锥套联结联轴器膜片

ZJMJ锥套联结双膜片

TJM外夹紧式联轴器膜片

TJMJ外夹紧式双膜片

ZMJM微型联轴器膜片

JM键槽联结联轴器膜片

JMJ键槽联结双膜片

订购弹性膜片联轴器需要提供具体的型式及选用的轴径,还有安装尺寸大小等，例如：

订货膜片联轴器，选用JM型膜片联轴器

主动端：Y型轴孔，A型键槽，D=55mm,L=100mm,

从动端：Z型轴孔，C型键槽，d=60mm,L=112mm。

那么提供的具体参数可以写成JM6 YA55*100/ZC60*112,那么这样联轴器生产厂家就可以加工制造了。

另一种如：

订购一套接中间轴弹性膜片联轴器

主动端：Y型轴孔，A型键槽，d=60,L=142

从动端: Y型轴孔，B型键槽，d=80,L=132
