球刀对刀方法及步骤【教程】

在数控加工中，关于球刀如何对刀？在此，最好是以刀沿的设置选取来讲解比较好，这样的话，对刀的方式可分为三种！我们就按照这三种方式讲解一下如何对球刀！

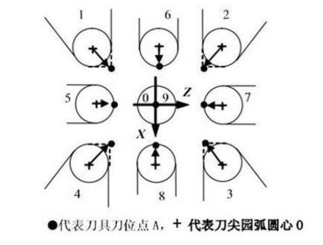

条件：以前置刀架为例为例，下图为刀尖方位号的编码图!

你要看下你的编程点选择是谁？是刀具圆心？还是刀具和工件的接触点？

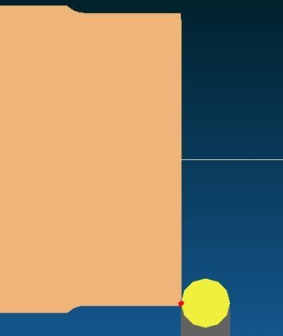

1.如果以刀具圆心为编程点,那么刀沿号为0或9，注意fanuc中只能输入9

对刀的时候（X，Z），分别输入(X58,Z5)，测量即可！

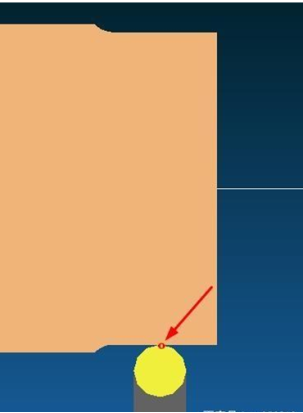

2.如果以刀具与工件接触的点为编程点，那么刀沿为8，对刀的时候（X，Z），输入(X48,Z5)后，点击测量即可！

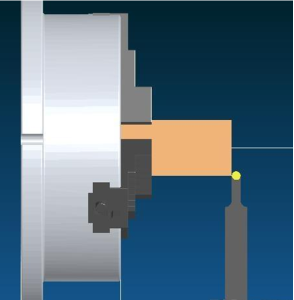

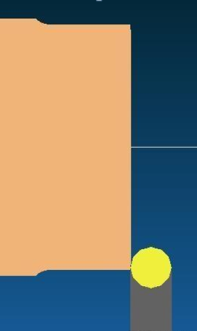

3.如果对刀的方式如下所示，选择球刀的左端点，那么刀沿号为7

对刀的时候（X，Z），输入(X48,Z0)后，点击测量即可！

最后在刀补里面输入各对应的刀沿号即可，比如刀半径为5的球刀，采用刀圆心对刀，机床参数输入如下

如果你能把这些看明白的话，那么内孔也好，端面也罢！也就没啥了！道理是相通的，毕竟选择圆弧刀加工圆弧，强调的主要还是一个圆的精度问题！
