石墨铜套型号及规格尺寸表【免下载】

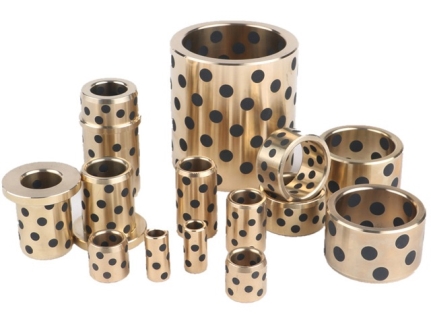

石墨铜套，又称之为铜石墨轴承，是特殊材料的自润滑轴承，按照不同用途和工况，选用不同的铜石墨轴承。其中一个大类固体镶嵌铜石墨轴承(简称JDB)是一种兼有金属轴承特点和无油润滑轴承特点的新颖润滑轴承，由金属基体承受载荷，特殊配方的固体润滑材料起润滑作用。它具有承载能力高，耐冲击，耐高温，自润滑能力强等特点，特别适用于重载，低速，往复或摆动等难以润滑和形成油膜的场合，也不怕水冲和其它酸液的浸蚀和冲刷。目前产品已广泛应用在冶金连铸机、轧刚设备、矿山机械、船舶、汽轮机、水轮机、注塑机及设备生产流水线中。
自润滑石墨铜套型号为数字组，即内径+外径+长度，如内孔30，外径38，长度为30的自润滑石墨铜套型号为：303830。

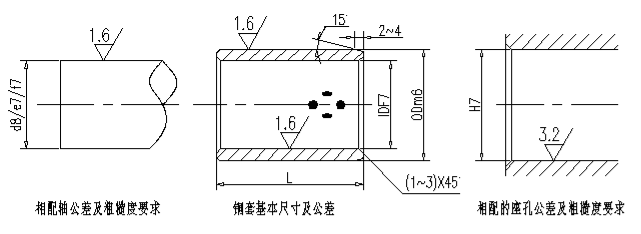

下面是常用无止口的自润滑石墨铜套型号及规格尺寸表(打“√”表示有此规格尺寸型号)：
IDF7 | ODm6 | L(长度) | |||||||||||||||
内径d | 外径D | 8 | 10 | 12 | 15 | 16 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | ||
8 | +0.028 | 12 | +0.018 | √ | √ | √ | √ |
|
|
|
|
|
|
|
|
|
|
10 | 14 | √ | √ | √ | √ |
| √ |
|
|
|
|
|
|
|
| ||
12 | +0.034 | 18 |
| √ | √ | √ | √ | √ | √ | √ |
|
|
|
|
|
| |
13 | 19 | +0.021 |
| √ |
| √ | √ |
|
|
|
|
|
|
|
|
| |
14 | 20 |
| √ | √ | √ |
| √ | √ | √ |
|
|
|
|
|
| ||
15 | 21 |
| √ | √ | √ | √ | √ | √ | √ |
|
|
|
|
|
| ||
16 | 22 |
| √ | √ | √ | √ | √ | √ | √ | √ | √ |
|
|
|
| ||
18 | 24 |
|
| √ | √ | √ | √ | √ | √ | √ | √ |
|
|
|
| ||
20 | +0.041 | 28 |
| √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
|
|
| |
22 | 32 | +0.025 |
|
| √ | √ |
| √ | √ |
|
|
|
|
|
|
| |
25 | 33 |
|
| √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
|
| ||
30 | 38 |
|
| √ | √ |
| √ | √ | √ | √ | √ | √ | √ |
|
| ||
35 | +0.050 | 45 |
|
|
|
|
| √ | √ | √ | √ | √ | √ | √ |
|
| |
40 | 50 |
|
|
|
|
| √ | √ | √ | √ | √ | √ | √ | √ | √ | ||
45 | 55 | +0.030 |
|
|
|
|
|
|
| √ | √ | √ | √ | √ |
|
| |
50 | 60 |
|
|
|
|
|
|
| √ | √ | √ | √ | √ | √ | √ | ||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
IDF7 | ODm6 | L(长度) | |||||||||||||
内径d | 外径D | 30 | 35 | 40 | 50 | 60 | 70 | 80 | 100 | 120 | 130 | 140 | 150 | ||
50 | +0.050 | 62 | +0.030 | √ | √ | √ | √ | √ | √ |
|
|
|
|
|
|
50 | 65 | √ |
| √ | √ | √ | √ | √ | √ |
|
|
|
| ||
55 | +0.060 | 70 |
|
| √ | √ | √ | √ |
|
|
|
|
|
| |
60 | 74 | √ | √ | √ | √ | √ | √ | √ |
|
|
|
|
| ||
60 | 75 | √ | √ | √ | √ | √ | √ | √ | √ |
|
|
|
| ||
63 | 75 |
|
|
|
| √ | √ | √ |
|
|
|
|
| ||
65 | 80 |
|
|
| √ | √ | √ | √ |
|
|
|
|
| ||
70 | 85 | +0.035 |
| √ | √ | √ | √ | √ | √ | √ |
|
|
|
| |
70 | 90 |
|
|
| √ | √ | √ | √ |
|
|
|
|
| ||
75 | 90 |
|
|
|
| √ | √ | √ | √ |
|
|
|
| ||
75 | 95 |
|
|
|
| √ | √ | √ | √ |
|
|
|
| ||
80 | 96 |
|
| √ | √ | √ | √ | √ | √ | √ |
|
|
| ||
80 | 100 |
|
| √ | √ | √ | √ | √ | √ | √ |
| √ |
| ||
90 | +0.071 | 11 | √ |
|
| √ | √ | √ | √ | √ | √ |
|
|
| |
100 | 120 |
|
|
|
| √ | √ | √ | √ | √ |
| √ |
| ||
110 | 130 | +0.040 |
|
|
|
|
|
| √ | √ | √ |
|
|
| |
120 | 140 |
|
|
|
|
|
| √ | √ | √ |
| √ |
| ||
125 | +0.083 | 145 |
|
|
|
|
|
|
| √ | √ |
|
|
| |
130 | 150 |
|
|
|
|
|
|
| √ |
| √ |
|
| ||
140 | 160 |
|
|
|
|
|
|
| √ |
|
|
|
| ||
150 | 170 |
|
|
|
|
|
|
| √ |
|
|
| √ | ||
160 | 180 |
|
|
|
|
|
|
| √ |
|
|
| √ | ||
