数控程序中如何添加刀补【技巧】

刀具半径补偿，简称刀补，除了在数控机床面板里面输入之外，还可在加工程序里设置，尤其在加工不同类型零件时，比较灵活方便，甚至还会起到事半功倍的效果！

以FANUC-T系统为例，其中G10就是程序输入刀补的代码指令，格式如下：

G10L_P_ R_

L:后面是10-13，其中12表示刀具半径补偿，13为磨耗；P：1-64，表示刀号，如P1表示1号刀；R:表示补偿值，等同于G41/G42后面的D01里面的数值。

当加工一个100*100的正方形，刀具选用直径为12mm的立铣刀时，可这样编写

G54；

G10L12P1R6；

G41G01X-50Y-65D01F500；

其中，R6就等同于D01里面的数字，D01里面的数值在加工前就不要输入了！切记！这样就可以在程序里面添加刀补了！

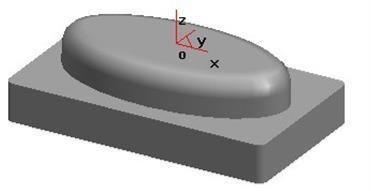

可能到这里有人会觉得这也没什么优势呀？但是，你再仔细想想，这个时候R后面的数值是不是可以作为宏变量，灵活控制刀补的大小了。比如，椭圆上如何进行倒圆角或倒直角？如何通过刀补完成对孔的扩孔加工呢？

以上这两个问题，如果在机床面板里面输入刀补，是不是就无法实现了？

此外，宏变量#13001，也是可以实现在数控程序中添加刀补功能的。
