拖链长度计算公式【秘籍】

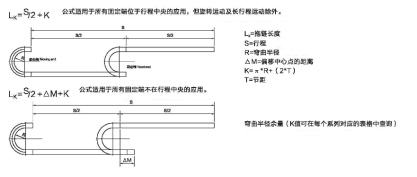

如果电缆拖链固定端位于行程中央，则拖链长度等于行程一半加上K值(K值可在样本的表格中查询)。固定端位于行程中央也是最经济的一种安装方法，拖链，电缆及管线的长度可以最节省。


Lk = S/2 + K

此拖链计算公式适用于所有固定端位于行程中央的应用，但旋转运动及长行程运动除外。

Lk = S/2 + △M + K

此拖链计算公式适用于所有固定端不在于行程中央的应用。

Lk=拖链长度

S=行程

R=弯曲半径；拖链弯曲半径=（弯曲后拖链总高度-拖链厚度）

△M=偏移中心点的距离

K= π*R + (2*T)

T=节距
