很多对PLC编程感兴趣的学生，一上来就开始学习编程知识，这种方式其实是不科学的，因为抛却硬件的理论知识是达不到融汇贯通要求的，在以后的学习过程中容易失去规范。在学习之前我们不仅要了解西门子200smart plc的概念，还要知道他们的型号和扩展模块等知识。

首先看下西门子200smart plc的分类：

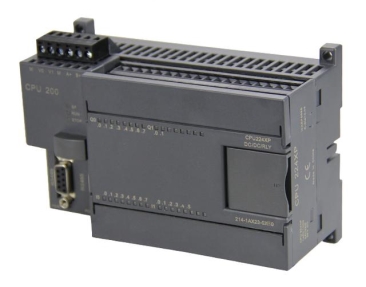

1. S7-200 SMART CPU按照点数可分为20点，30点，40点和60点。

2. 按照是否可以扩展来分

(1)标准型S如果本体不能满足要求，可以扩展其他的模块来增强其能力

(2)经济型C 不可扩展，全靠CPU本身来完成。

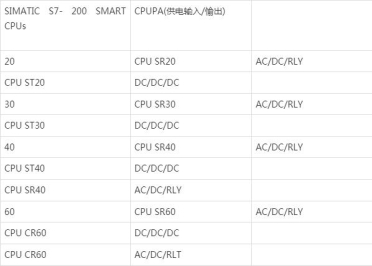

下页举例说明:

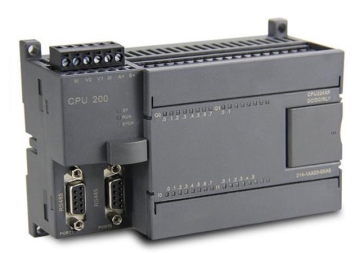

按照输出点的类型来分

(1) R:继电器输出(带交直流负载均可，反应速度慢)

(2) T:晶体管输出(只能带直流负载，反应速度快)

分两大类:

1、信号板

2、扩展模块

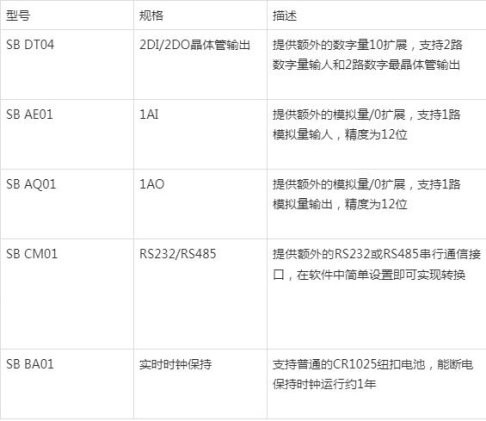

信号板基本信息：

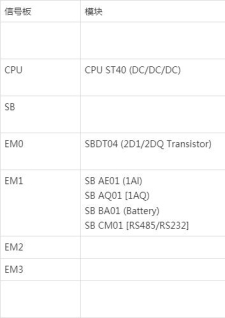

信号板组态

在系统块选择标准型CPU模块后，SB选项里会出现上述五种信号板:

●选择SBDT04时，系统自动分配17.0和Q7.0做为I0映像区的起始位

●选择SBAE01时，系统自动分配AIW12做为l/0映像区

●选择SBAQ01时，系统自动分配AQW12做为/10映像区

●选择SBCM01时，在端口类型设置框里选择RS232或RS485即可

●选择SBBA01时，可启用电量低报警或通过17.0监测电量状态

（2）扩展模块

EMDPO1DPI

EM DE08 (8DI)

EM DE16 (16DI)

EM DT08 (8DQ Transistor}

EM DR08 (8DQ Relay]

EM QT16 (16DQ Transistor}

EM QR16 (16DQ Relay)

EM DT16 (8D1 / 8DQ Transistor]

EM DR16 (8DI / 8DQ Relay)

EM DT32 (16DI / 16DQ Transistor)

EM DR32 16D1 / 16DQ Relay)

EM AE04 (4AI]

EM AE08 (8AI]

EM AQ02 [24Q)

EM AQ04 (4AQ]

EM AMO3 (2AI / 1AQ)

EM AMO6 [4AI / 2AQ)

EM AR02 (2AI RTD]

EM AR04 (4Al RTDj

EM AT04 (4A1 TC)

最多可以扩展多少个模块呢？SB信号板1个+6个模块，6+1，下面用软件给大家演示模块怎么扩展以模拟量为例，最多是49路模拟量输入，最多25路。模拟量输出。定位的时候，需要选什么样的PLC？选择晶体管类型的，比如ST30，支持3轴1 00KHZ的高速脉冲输出。

总结：1个串口(485或者232)最多连接4个HMI (485头的3对3, 8对8，并到- -起)以太网

口最多连接8个HMI （通过交换机）EMDPO1模块连接资源为6个。
