线切割HL系统同步点编程方法【图文教程】

线切割在画图的的时候，我们经常看见有一个叫同步点的设置，这个设置有什么用呢？线切割同步点一般是用在切割变锥时使用。那么HL怎么设置同步点呢？

首先小编很明确的说，HL是没有说设置同步点这么一个说法，HL画变锥需要在编程的时候将代码输入进去。

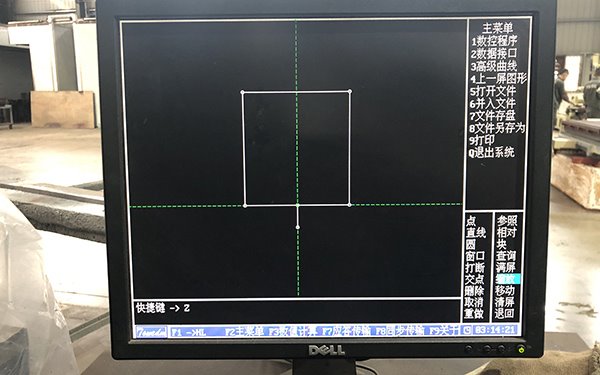

首先我们在HL的画图界面画出加工图形，小编在这里画了一个方形便于理解。接着我们需要生成加工路径将这个图形保存起来，这里小编给这个图形取名叫“10”。

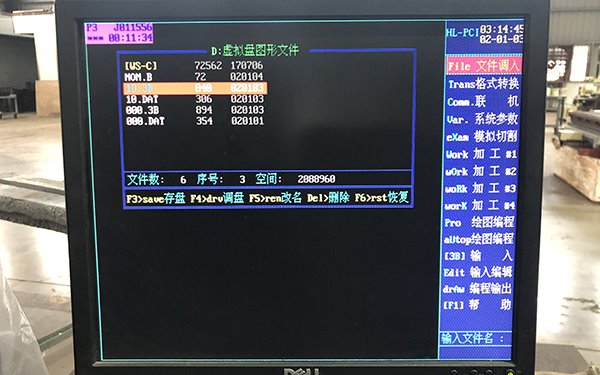

然后我们返回HL的主页面选着“文件调入”，找到我们刚刚画的图纸，会发现刚刚画的图纸已经变成3B文件。

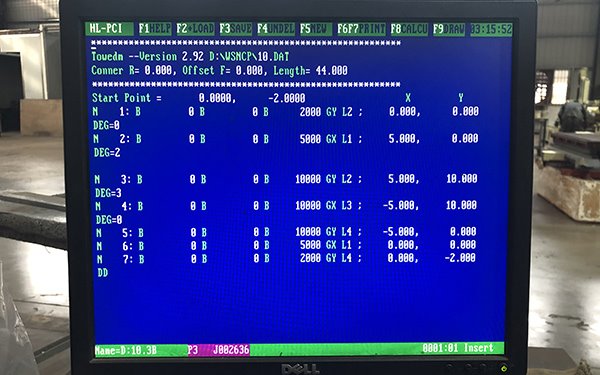

将文件调入界面键盘按一下“B”,一定要注意选择文件调入，选择好需要的3B文件后按B。接着我们就会跳到这个图形的3B代码编程页面。在这里会把每一条线段的3b代码展现出来。接着设置同步点我们需要在设置同步点线段的前面输入“DEG=X”X是我们需要变锥的角度。

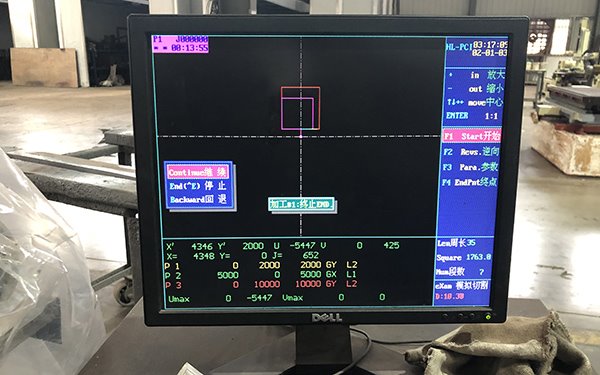

设置好后我们我们把图形导入到加工界面，这样我们就可以看到刚刚我们设置好的图形已经变成一个变锥图形了。
