wpa减速机安装尺寸参照表-WPA减速机安装注意事项【必看版】

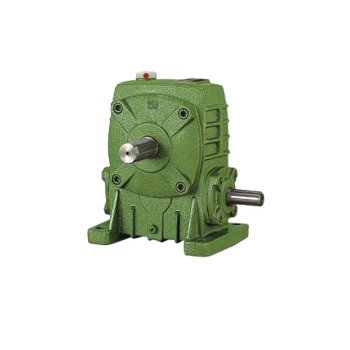

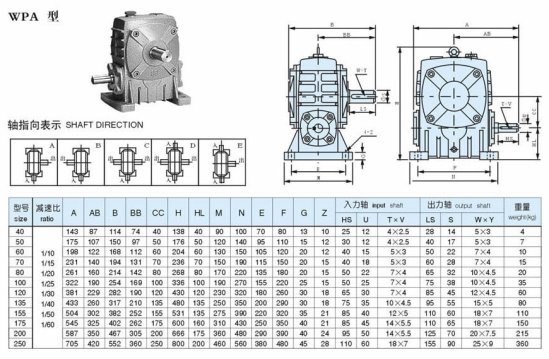

WPA40、WPA50、WPA60、WPA70、WPA80、WPA100、WPA120、WPA135、WPA155、WPA175、WPA200、WPA250、型蜗轮蜗杆减速器主要尺寸

WPA蜗轮蜗杆减速机安装注意事项：

1.减速机必须安装在平整坚固的底座上，底脚螺栓必须坚固、防震。

2.原动机--减速机--工作机的各联接轴伸，安装后必须互相对准轴线。

3.减速机输入端及输出端轴伸外径公差尺寸均按h6制作，与之相配的联轴器、皮带轮、链轮等传动件内孔须按合适的公差尺寸配制，避免装配过紧损坏轴承，装配过松影响正常动力传递。

4.链轮、齿轮等传动件装上轴伸时，应尽量靠近轴承，以减少轴伸弯曲应力。

5.WPD或FCD型减速机装配电机时，应在蜗杆头部内孔孔壁及键槽处涂抹黄油，避免装配过紧，防止轴孔日久生锈。

6.订购使用各类WPD或FCD减速机时，若电机重量偏大，应设支撑装置。

使用注意事项

1.使用前应注意检查减速机型式结构、中心距规格、传动比、输入轴连接方式、输出轴结构、输入轴输出轴轴指向和回转方向等是否符合使用要求。

2.按照样本上"润滑油的选择使用"中所规定的要求，注入合适的品种牌号润滑油。加油后，旋紧顶部的通气帽，拔掉通气帽上之小锥塞，减速机方可开始运转。必须选用合适牌号的润滑油，必须控制适宜加油量，必须按规定要求及时按油，尤其要重视使用100小时后的更换新油。

3.使用过程中发生不正常情况时，应及时停机检查，可参照"故障原因及解决办法"处理。（减速机的油温gao允许达到95°C，在此温度界限下，只要油温不再上升，可以放心使用）。

安装尺寸和参数图

型号

中心距

中心高 H0 最大外形尺寸

轴端尺寸

L

L2

L3

a

a1 a2 L B H

高速轴

低速轴

B1

B2 B3 ZQ ZQH

25 250 100 150 160-1 540 230 325 200

220

164.5 345 101 - 35 350 150 200 200-1 730 290 405 260 250/(270) 214 470 132 - 40

400 150 250 250-1 826 310 490 270

300

234 490 133 - 50 500 200 300 300-1.5 986 350 590 330 325/(350) 270 620 148 - 65 650 250 400 320-1.5 1278 470 700 430 140 342 830 183 495 75 750 300 450 320-1.5 1448 510 745 450 450 362 1020 207 620 85 850 350 500 400-1.5 1632 580 875 510 525 403 1100 236 610 100

1000

400

600

400-1.5

1896

660 965

550

605

507

1350

257

870 型号

B4

H1

g

安装尺寸

惰轮部分

最大 重量 Kg C

C1

孔距

孔径 孔数

ad

hd

md

Zd2

S1

S2   ZQ

25 — — 20 60 28 235 190 17 4 — — — — — 35

—

—

25

100

40

310

250

17

4
