齿式联轴器安装标准【重磅干货】

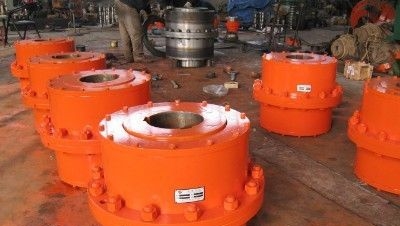

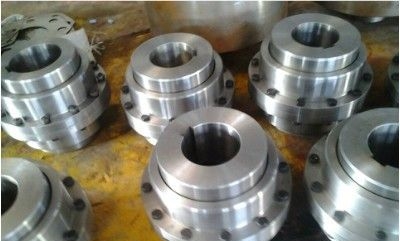

齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿联轴器可允许较大的角位移（相对于直齿联轴器），可改善齿的接触条件，提高传递转矩的能力，延长使用寿命。

一、检修方法：

  齿式联轴器的品种有上百种之多，但基本形式就是两种：

1、内齿和外齿结合式；

2、端面齿结合式。其他形式都是在这两种基础上的变形。内齿外齿结合式的齿式离合器传递扭矩比较大，设计时考虑到用户的不同需求，有意设计成在齿两边的轴端的长度不一致，以便用户可以根据需要选择安装方向。所以，并没有规定哪一端朝哪里。

二、装配要求：

  1、装配时两轴心径向位移、两轴线倾斜和端面间隙的允许偏差应符合规定。

  2、联轴器的内、外齿的啮合应良好，并在油浴内工作，其中小扭矩、低转速的应选用符合国家现行标准《锂基润滑脂》的ZL／4润滑脂，大扭矩、高转速的应选用符合国家现行标准《齿轮油》的HL20、HL30润滑油，并不得有漏油现象。

扩展资料：

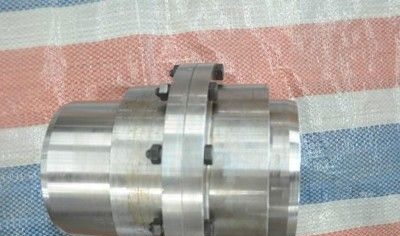

鼓形齿式联轴器的五大特点：

1、承载能力强。在相同的内齿套外径和联轴器最大外径下，鼓形齿式联轴器的承载能力平均比直齿式联轴器 提高15～20%；

2、角位移补偿量大。当径向位移等于零时，直齿式联轴器的许用角位移为1º；，而鼓形齿式联轴器的许用角位移为1º；30''，提高50%，在相同的模数、齿数、齿宽下，鼓形齿比直齿允许的角位移大；

3、鼓形齿面使内、外齿的接触条件得到改善，避免了在角位移条件下直齿齿端棱边挤压，应力集中的弊端，同时改善了齿面摩擦、磨损状况，降低了噪声，维修周期长；

4、外齿套齿端呈喇叭形状，使内、外齿装拆十分方便。

5、传动效率高达99.7%。 基于经上特点，国内外已普遍以鼓形齿替代直齿式联轴器。海鹏生产的鼓形齿式联轴器品种规格齐全，并符合相应的标准。 鼓形齿式联轴器，其刚性大，有挠性，无弹性，故不适宜用于要求减振、缓冲及二轴对中要求严格的机械。

联轴器的安装 :

齿式联轴器装配方法有静力压入法、动力压入法、温差装配法及液压装配法等。装配前一定要按照图纸仔细测量轴和齿套的实际数据看看是否符合要求，对于不符合要求的一定不能装配！

（1）静力压入法

这种方法是根据轮毂项轴上装配时所需压入力的大小不同、采用夹

钳、千斤顶、手动或机动的压力机进行，静力压入法一般用于锥形轴孔。由于静力压入法收到压力机械的限制，在过盈较大时，施加很大的力比较困难。同时，在压入过程中会切去轮毂与轴之间配合面上不平的微小的凸峰，使配合面受到损坏。因此，这种方法一般应用不多。压入装配法多用于轻型和中型静配合，而且需要压力机等机械设备，故一般仅在制造厂采用

（2）动力压入法

这种方法是指采用冲击工具或机械来完成轮毂向轴上的装配过程，一般用于轮毂与轴之间的配合使过渡配合或过盈不大的场合。装配现场通常用手锤敲打的方法，方法是在轮毂的端面上垫放木块、铅块或其他软材料作缓冲件，依靠手锤的冲击力，把轮毂敲入。这种方法对用铸铁、淬过火的钢、铸造合金等脆性材料制造的轮毂，有局部损伤的危险，不宜采用。这种方法同样会损伤配合表面，故经常用于低速和小型联轴器的装配。 （3）温差装配法

用加热的方法是轮毂受热膨胀或用冷却的方法使轴端受冷收缩，从而使轮毂轴孔的内径略大于轴端直径，亦即达到所谓的"容易装配值"，不需要施加很大的力，就能方便地把轮毂套装到轴上。这种方法比静力压入法、动力压入法有较多的优点，对于用脆性材料制造的轮毂，采用温差装配法是十分合适的。

温差装配法大多采用加热的方法，冷却的方法用的比较少。加热的方法有多种，有的将轮毂放入高闪点的油中进行油浴加热或焊枪烘烤，

也有的用烤炉来加热，装配现场多采用油浴加热和焊枪烘烤。油浴加热能达到的最高温度取决于油的性质，一般在200℃以下。采用其他方法加热轮毂时，可以使轮毂的温度高于200℃，但从金相及热处理的角度考虑，轮毂的加热温度不能任意提高，钢的再结晶温度为430℃。如果加热温度超过430℃，会引起钢材内部组织上的变化，因此加热温度的上限必须小于为430℃。为了保险，所定的加热温度上限应在为400℃以下。至于轮毂实际所需的加热温度，可根据轮毂与轴配合的过盈值和轮毂加热后向轴上套装时的要求进行计算
