电动滚筒规格型号及表示含义【干货】

tdy75型电动滚筒（滚筒电机）是供各种固定式带式输送机配套使用的内驱动装置，与外驱动装置相比，具有结构紧凑，占用空间面积小，使用维护方便，操作安全可靠，密封性好，能适用于粉尘浓度大、潮湿泥泞的工作场所等优点。可满足各种逆止、包胶等要求。
     常见的包胶铸胶一般有菱形铸胶，人字形铸胶，平面胶，一般默认铸胶厚度是12mm，我厂可根据用户要求包胶，满足各种厚度形状要求。淄博铭玖机械厂具有30年油冷式电动滚筒生产经验，所有出厂产品均经过严格试车检验测试，无故障运转，用户可放心购买使用。用户选购tdy75型电动滚筒一般需要提供滚筒直径、带宽、功率、速比，是否包胶逆止，产品发货期一般在三至五天内。若用户急用可加急生产。

产品名称：电动滚筒

产品型号：YD、TDY、DY1、QD、YBT、WBT、JZ、JZN、JX、WDT、WXT

一、产品概述

    电动滚筒作为皮带运输机和提升等设备的动力、广泛应用于矿山、冶金、化工、煤炭、建材、电力、轻工、粮食及交通运输等部门。
    电动滚筒与一般减速机构相比，具有结构紧凑、体积小、重量轻、密封性好、安装方便、维修简便等优点。可用于粉尘大、潮湿、泥泞、露天等环境恶劣场所，环境温度在-10℃-+40℃，一般不用于输送高温物料及易爆场所，海拔高度不超过1000米，并应水平安装。
    机械部JB/T7330—94标准设计生产的电动滚筒有定轴齿轮、行星齿轮，摆线针轮三种传动形式。安装形式有电机内置（内装），电机外置（外装）以及用于移动式输送机上的移动式三种。共有 YD T/N（即TDY75）、JA T/N、YDYI·YDYII、Y/J B T/N、JZ T/N、JX T/N、WB T/N、WD T/N、WX T/N等10个系列产品．各产品均可包胶，其中胶面有平胶、“人”字胶及菱形胶三种，除YDYI，和YDYII型移动滚筒外均可附加逆止功能。电机内置时有油冷和油浸式两种；电机外置时有卧式直列型、立式电机型．卧式垂直型三种装配形式，电动机采用Y系列电机配套，如选用隔爆型电机可用于隔爆要求场所，另外还可配加HL型弹性柱销联轴器、YOX型液力偶合器以及YWZ型电力液压块式制动器。

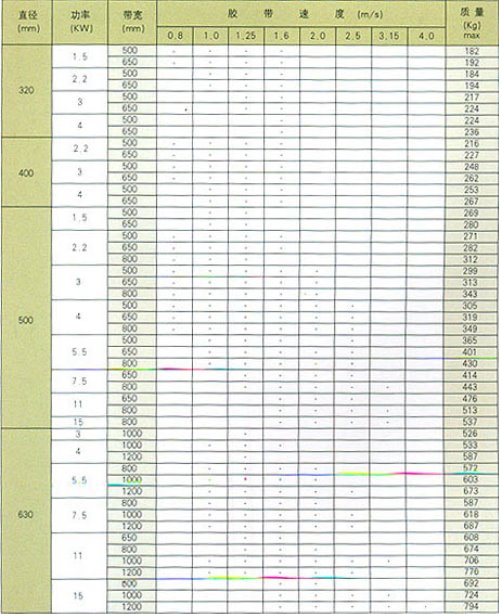

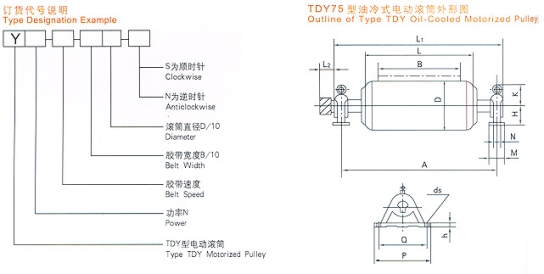

二、电动滚筒的表示方法

关于滚筒型式代号的几点说明
    （1）电机安装形式及冷却方式；
    电机内置时一般标注电机冷却方式 油冷式（Y）、油浸式（J）
    电机外置时标注电机安装形式
    卧式电机直列型（WI）、立式电机直联型（WII）、卧式电机垂直型（WIII）
    （2）传动形式代号：
    定轴齿轮传动（D）（硬齿面定轴齿轮标A）、摆线针轮传动（Z）（功率30kw向下标B）、行星齿轮传动（X）
    （3）特殊性能代号：
通用型（T可不标注）、逆止型（N）、移动型（YI或YII）．防爆型（B）、防腐型（F）等；
    外装滚筒还可下标；弹性柱销联轴器型（G）、液力偶合器型（Y）、电力液压块式制动型（Z）
    （4）当滚筒需要倾斜安装，即支座底平面与地面或水平面成一角度时，须在电机安装形式或冷却方式代号后下标一倾角数值，并在数值前加“左”或“右”（确定的方法：内置式从出线端看，外置式从电机尾端看，滚筒体左倾的为“左”，右倾的为“右”）。如不标注视为正常（水平）安装。因该项与滚筒使用性能及润滑性能有直接影响，故请用户选型时需在合同中注明。

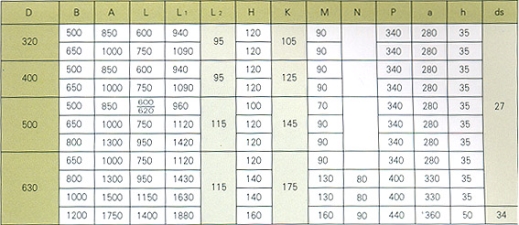

改向滚筒型号表示尺寸
