同步轮和同步带怎样配型【免费下载】

选择模型时，首先根据同步带和同步轮的齿形模型，以及同步带和同步轮的节距等相关啮合参数，确定同步轮的齿数、节径和结构。同步轮齿数和直径的计算主要是先确定小同步轮的齿数，然后根据同步轮传动系统的传动比确定大同步轮的齿数。

为了保证同步轮的使用寿命，小同步轮的直径应大于同步轮的最小允许弯曲直径，然后根据数据换算成同步轮的最小齿数。只要结构和成本允许，再考虑同步带的使用寿命，小同步轮的齿数需要略大于允许的最小尺寸稍微多一些是最好的。

在确定小同步轮的齿数时，根据同步轮传动系统的传动比确定大同步轮的齿数。最后根据同步轮传动结构确定两同步轮之间的中心距即可。

同步带轮使用注意事项:

需要注意同步带轮在运输上的考虑，需要注意在包装上的准备，避免在包装上存在问题。在包装质量上的满足是非常必要的，避免在包装上存在问题，避免在包装上存在问题，对于其在品质上的保证是非常必要的。

需要注意带过载或预紧力过大时将导致齿距差，从而产生啮合干涉与齿面磨损，过载时，承载能力大为下降。因此同步齿形带应用中一定要防止过载，并选择合适的预紧力。

扩展资料：

1.通常说的齿带和同步带是不是同一个概念?

传带般三角带同步带。同步带都是有齿的；三角带有带齿的和不带齿的。

同步带靠齿传；三角带靠两侧摩擦传

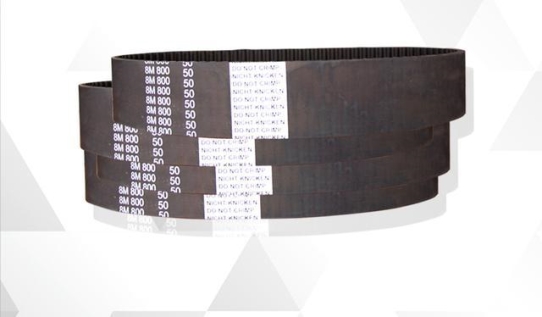

2.同步带htd-360-5m是什么意思？

HTD表示同步带的齿型，（HTD表示圆弧齿同步带）

360表示同步带的长度即360mm

5M表示同步带的节距，即同步带的节距是5mm。

3.同步带依据齿形可以分为哪几类？

同步带齿有梯形齿和弧齿两类。

弧齿又有三种系列：圆弧齿(H系列又称HTD带)、平顶圆弧齿(S系列又称为STPD带)和凹顶抛物线齿（R系列)。

梯形齿同步带分单面有齿和双面有齿两种，简称为单面带和双面带。双面带又按齿的排列方式分为对称齿型（代号DA)和交错齿型(代号DB〕

4.怎样进行同步带选型和同步带轮选型？

在同步带选型中需要知道两个最基本的数据，电机功率和最小轮转速。有了这两个数据再对照着下方的选型图就可以轻松地进行同步带选型和同步带轮选型了。

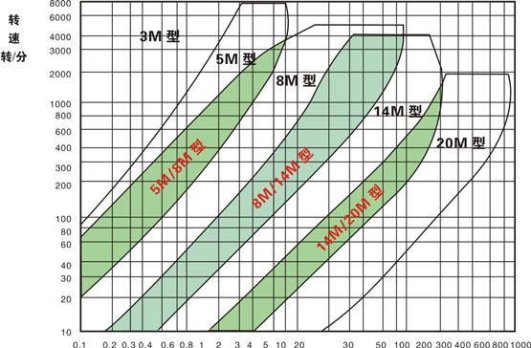

圆弧齿同步带选型表

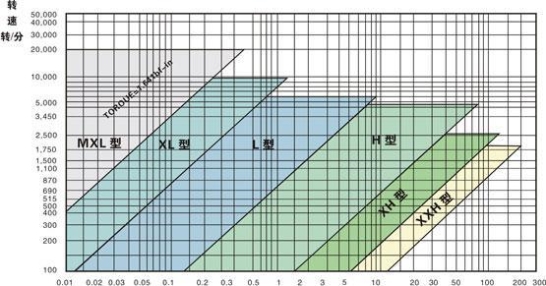

梯形齿同步带选型表

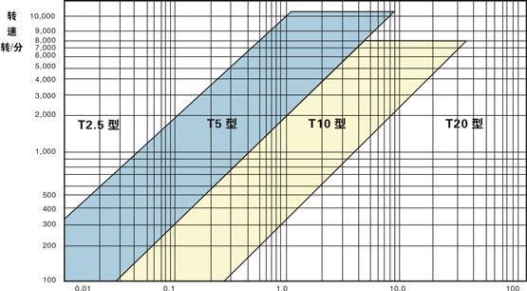

梯形齿同步带选型表

减少带轮的中心距，如有张紧轮应先松开，装上带子后再调整中心距。对固定中心距的传动，应先拆下带轮，把带子装到带轮上后再把带轮装到轴上固定。
　　安装时还应该注意以下几点：
　　①安装同步带时，如果两带轮的中心距可以移动，必须先将带轮的中心距缩短，装好同步带后，再使中心距复位。若有张紧轮时，先把张紧轮放松，然后装上同步带，再装上张紧轮。
　　②往带轮上装同步带时，切记不要用力过猛，或用螺丝刀硬撬同步带，以防止同步带中的抗拉层产生外观觉察不到的折断现象。设计带轮时，最好选用两轴能互相移近的结构，若结构上不允许时，则最好把同步带与带轮一起装到相应的轴上。
　　③控制适当的初张紧力。
　　④同步带传动中，两带轮轴线的平行度要求比较高，否则同步带在工作时会产生跑偏，甚至跳出带轮。轴线不平行还将引起压力不均匀，使带齿早期磨损。
