大家知道温度传感器的接线方法是怎样的吗？下面小编为大家详细介绍一下。

一、温度传感器三根芯线的接法

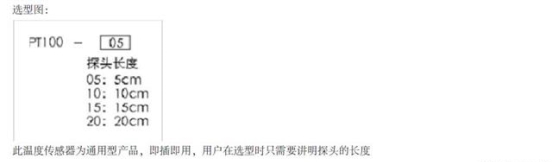

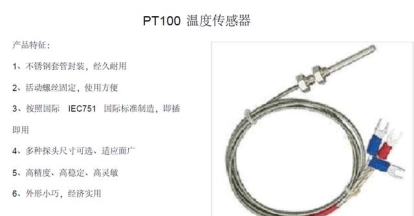

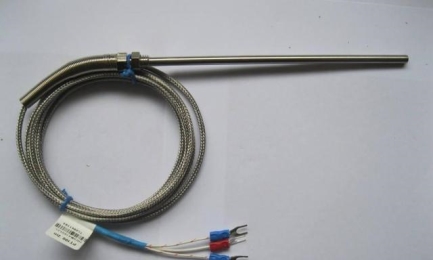

    铂电阻传感器有三条引线, 可用 A 、B、C（或黑、红、黄）来代表三根线, 三根线之间有如下规律： A 与 B 或 C 之间的阻值常温下在 110 欧左右,B 与 C 之间为 0 欧,B 与 C在内部是直通的, 原则上 B 与 C 没什么区别.仪表上接传感器的固定端子有三个：

A 线接在仪表上接传感器的一个固定的端子.B 和 C 接在仪表上的另外两个固定端子， B 和C 线的位置可以互换, 但都得接上，。如果中间接有加长线, 三条导线的规格和长度要相同。热电阻的 3 线和 4 线接法：是采用 2 线、3 线、4 线，主要由使（选）用的二次仪表来决定。

一般显示仪表提供三线接法， 一端出一颗线，另一端出两颗线， 都接仪表， 仪表内部通过桥抵消导线电阻。一般 PLC 为四线， 每端出两颗线， 两颗接 PLC 输出恒流源， PLC 通过另两颗测量 上的电压，也是为了抵消导线电阻，四线精确度最高，三线也可以，两线最低，具体用法要考虑精度要求和成本。

二、 温度传感器采用三线式接法的原因：

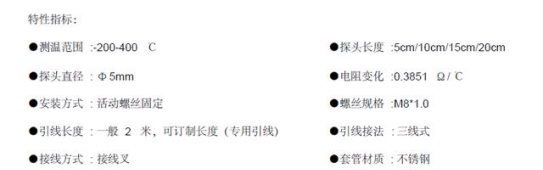

  温度传感器 0 ℃时电阻值为 100 Ω，电阻变化率为 0.3851 Ω / ℃。由于其电阻值小灵敏度高，式接法可消除引线线路电阻带来的测量误差，原理如下：

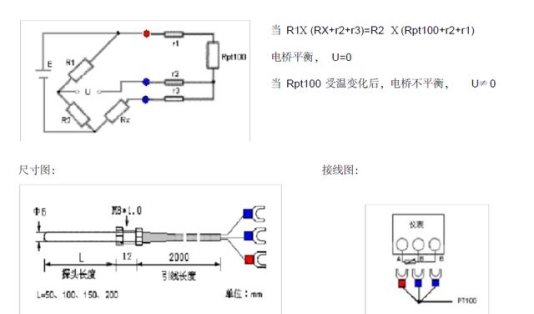

  引出的三根导线截面积和长度均相同( 即 r1=r2=r3) ，测量铂电阻的电路一般是不平衡电桥， 铂将导线一根(r1) 接到电桥的电源端， 其余两根(r2 、r3) 分别接到铂电阻所在的桥臂及与其相邻的桥臂电阻， 电桥处于平衡状态， 引线线电阻的变化对测量结果没有任何影响。

扩展资料：

应用领域：

温度传感器 是最早开发，应用最广的一类传感器。温度传感器的市场份额大大超过了其他的传感器。从17世纪初人们开始利用温度进行测量。在半导体技术的支持下，本世纪相继 开发了半导体热电偶传感器、PN结温度传感器和集成温度传感器。

两种不同材质的导体，如在某点互相连接在一起，对这个连接点加热，在它们不加热的部位就会出现电位差。这个电位差的数值与不加热部位测量点的温度有关，和这两种导体的材质有关。这种现象可以在很宽的温度范围内出现，如果精确测量这个电位差，再测出不 加热部位的环境温度，就可以准确知道加热点的温度。由于它必须有两种不同材质的导体，所以称之为“热电偶”。不同材质做出的热电偶使用于不同的温度范围，它们的灵敏度 也各不相同。

热电偶传感器有自己的优点和缺陷，它灵敏度比较低，容易受到环境干扰信号的影响，也容易受到前置放大器温度漂移的影响，因此不适合测量微小的温度变化。由于热电偶 温度传感器的灵敏度与材料的粗细无关。
