压铸锌合金牌号对照表【免费下载】

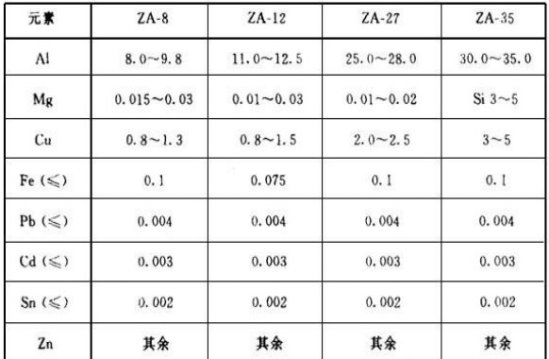

以下为国产锌合金牌号及成分如下图：
扩展资料：
覆盖剂的影响：
理论上讲, 覆盖剂的加入能减少合金中元素的氧化、蒸发及吸气。因此, 试验选用了木炭作覆盖剂。结果说明, 锌合金的吸气倾向小, 在未使用木炭熔炼时也极少气体析出, 且合金烧损小, 而木炭的加入反会给操作带来不便, 并加大渣中合金液的夹带量。
考虑到工频无芯感应电炉密封性好, 而且其内合金液受电磁作用自动搅拌, 故生产上可少加或不加木炭等覆盖剂。
精炼剂的影响：
精炼剂用于合金液的除气、除渣有极好的效果。据介绍, 在450～ 470℃时用钟罩压入氯化铵, 可去除锌合金液中近80 %的氧化物和70%的金属间化合物, 从而使合金质量得以保证。
但我们试验亦发现, 使用氯化铵精炼(量约金属料总重的0 .12 %)会使合金熔损率增大, 同时过程中产生大量烟雾和氨气, 有可能恶化操作环境, 而仅用静置澄清的办法, 也能获得断面组织致密, 无熔渣及夹杂物的合金锭。
因此, 生产上可根据回炉料多少来决定是否进行造渣操作以及需要加入的氯化铵量。
Al-Cu 中间合金制取：
常规两步熔炼法先预制中间合金, 主要是便于高熔点金属铜的加入以及缩短锌合金熔制时间。根据相图选定含Cu33.2%的Al -Cu 共晶成分, 其熔化点为548℃, 能实现在锌熔体中尽快熔化。
试验观察到, 高温Al -Cu 合金液凝固时有大量气体析出,且Al 2O3 悬浮性渣量大。合金总熔损率平均已高达7 %左右, 说明过程中有较大数量的金属(主要为Al)损失。
锌合金密度：
锌合金的密度为6.4～6.5g/cm³。
锌合金是以锌为基础加入其他元素组成的合金。常加的合金元素有铝、铜、镁、镉、铅、钛等低温锌合金。
锌合金熔点低，流动性好，易熔焊，钎焊和塑性加工，在大气中耐腐蚀，残废料便于回收和重熔；但蠕变强度低，易发生自然时效引起尺寸变化。熔融法制备，压铸或压力加工成材。
按制造工艺可分为铸造锌合金和变形锌合金。锌合金的主要添加元素有铝，铜和镁等。锌合金按加工工艺可分为形变与铸造锌合金两类。铸造锌合金流动性和耐腐蚀性较好，适用于压铸仪表，汽车零件外壳等。
