圆柱滚子轴承型号规格尺寸表【干货合集】

都说工欲善其事必先利其器，这句话是很有道理的，机器在日常生活中可以说是必不可少的，尤其是一些机械类器具，例如生活中常见的机车车辆。如果你仔细观察过这些机器的话，那一定能发现它们的共同点，它们的构造都离不开圆柱滚子轴承，由此可见，圆柱滚子轴承对于机械制造有多重要了。今天小编就为大家带来了圆柱滚子轴承型号规格尺寸表，圆柱滚子轴承的类型及构造、特点，以供大家了解，下面赶紧来看看吧！

    在介绍圆柱滚子轴承型号规格尺寸之前，我们先来简单了解一下什么是圆柱滚子轴承。滚动体是圆柱滚子的向心滚动轴承。圆柱滚子轴承内部结构采用滚子呈平行排列，滚子之间装有间隔保持器或者隔离块，可以防止滚子的倾斜或滚子之间相互摩擦，有效防止了旋转扭矩的增加。

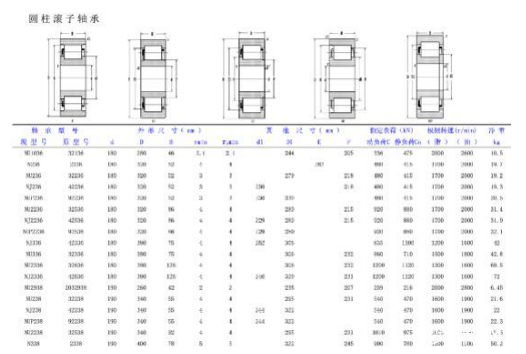

圆柱滚子轴承型号规格尺寸表：

圆柱滚子轴承的类型：分为以下几种

1.单列圆柱滚子轴承
  单列圆柱滚子轴承根据套圈挡边结构的不同分为外圈无挡边，而内圈有双挡边的N型和内圈无挡边而外圈有双挡边的NU型结构，N型或NU型轴承均能在一定范围内允许轴相对于轴承箱做双向位移，多用作非定位轴承。NJ型的特点为外圈有双挡边而内圈为单挡边，NF型则为内圈双挡边而外圈单挡边结构，NJ和NF型的特点是可允许机轴在一个方向产生轴向位移。根据不同的使用场合，NU型与NJ型还可与HJ型斜挡圈组合使用。
2.双列圆柱滚子轴承
  双列圆柱滚子轴承有圆柱内孔和圆锥内孔两种结构，该类轴承具有结构紧凑、刚性大、承载能力大、受负荷后变形小等优点，特别适用于机床主轴支承，NN型轴承的结构特点是内圈两侧带挡边外圈无挡边，而NU型轴承则为外圈两侧有挡边而内圈无挡边，这两种型式轴承均不限制轴与外壳间的相对轴向位移，用作非定位轴承。

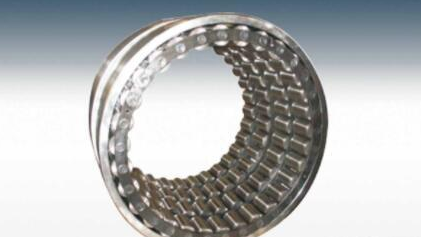

3.四列圆柱滚子轴承
    用于冷、热轧机、开胚机等重型机械上，轴承为分离式，轴承套圈和滚动体组件可方便分离，轴承的清洗、检查和拆装均很方便。后缀带E的轴承为近年来进过优化设计的加强型圆柱滚子轴承，具有较高的负荷能力，应优先选用，圆柱滚子轴承一般不允许轴相对外壳倾斜。但是，单列圆柱滚子轴承，在轻负荷条件下，允许内、外圈相互倾斜，在较大负荷条件下，允许误差可稍大，但不得超过4。此外，龙马还生产无保持器的圆柱滚子轴承，以及基于上述结构型式的各种变形结构轴承。

圆柱滚子轴承的构造：
1．外圈无挡边N0000型和内圈无挡边NU0000型，圆柱滚子轴承此种轴承可接受较大的径向载荷,极限转速高,不束缚轴或外壳的轴向位移,不能接受轴向载荷。


2．内、外圈均带挡边的圆柱滚子轴承NJ0000型、NF0000型轴承可束缚轴或外壳一个方向的轴向位移,并能接受较小的单向轴向载荷。NU0000+HJ0000型、NJ0000+HJ0000型、NUP0000型轴承，可在进口轴承的轴向间隙领域内束缚轴或外壳两个方向的轴向位移，并能接受较小的双向轴向载荷。
圆柱滚子轴承的特点：有以下这些
  第1个特点是圆柱滚子属于向心滚动轴承，其内部结构采用的滚动体是呈平行排列滚子，主要承受径向负荷，所以承重能力强，负荷大，也能承受大冲击。
  第2个特点是滚子之间装有间隔保持器或者隔离块，和沟球轴承相比，可以防止滚子之间相互摩擦，也能防止滚子的倾斜和旋转扭矩的增加。
  第3个特点是其次，它能够与滚道线性接触，所以滚动体与外层挡边运动时滑动摩擦小，适于振动设备高速旋转的情况。
  第4个特点是该承重结构还能够保证它能适应因热膨胀或安装误差引起的轴与外壳相对位置的变化，可作自由端支承使用。
  第5个特点是内圈或外圈可分离，便于安装和拆卸。

圆锥滚子轴承如何保养？
  要想延长圆锥滚子轴承的使用寿命，需要做好以下这三个方面的工作。
  首先，润滑是关键
  选择合适的润滑系统和高质量的润滑剂。润滑油膜将因承载彼此接触的油膜表面分离开来，并提供对腐蚀和磨损的必要防护，因此对所有旋转或往复运动零件，特别是轴承和齿轮而言，如需正常运转，润滑油膜不可或缺。如为飞溅式润滑或循环润滑系统，油膜还能传递热量。
  工厂经常因润滑不当而出现不必要的停机和设备状态恶化。供油不足会导致磨损增加和温度上升，造成过度磨损和/或轴承早期失效及损坏。润滑过度，尤其是高速运转的设备，将因油搅动而产生过多热量，使润滑油发生化学劣化，也会导致轴承损坏。
  正确润滑，定期养护，可避免因润滑问题引起的轴承损坏。保证合理润滑应做到：
1.遵循设备制造商为每台设备设定的使用指南；
2.加润滑脂时，应将其充入轴承滚动部件及壳体（或护圈）之间，以保证足量润滑脂进入，关键滚道表面得到充分润滑；
3.应注意何时轴承应加脂；
4.监控设备的指示仪表，以便尽早发现问题的迹象，如温度波动和/或异常高温；
5.注意设备噪音或异常振动；
6.观察润滑油泄漏；
7.定期对润滑油取样，并查看是否污染。
其次，合理调整非常重要


  装配或安装时，如轴承内部间隙过大或过小，或在某些情况下，预加载荷过高，可能导致早期损坏和轴承寿命缩短。除造成停机及代价昂贵的维修外，轴承装配和安装不当还可能会有更多负面作用，如影响其它零件的运转，缩短其使用寿命等。
  根据设备制造商的使用手册，进行装配、安装和定期维护，是预防问题出现的最佳方式。如果时间很紧，可前推调整装置或去掉垫片，以校正过松的锥形滚动轴承组。
  另一方面，轴承调整过紧，可能导致过热损坏，不得不更换轴承。装配安装轴承的工序必须准确、可重复，且安装完成后可以验证。此外还必须考虑其它零件参数，以优化系统性能。
  此外，按照OEM的要求来使用设备，设定合适的预测维修项目如对润滑油或润滑脂的监测，其中应包括故障根源分析。这样，即便是有问题的设备，其正常运行时间也可大大延长。
  正确润滑与维护非常关键，正确安装和使用也不可缺少，再充分利用现有状态监控设备护航。不遵循安装及维护要求将造成设备失效，构成主要的安全隐患。
  最后，轴承安装后做好检验
  轴承安装的正确与否，对其寿命及主机精度有着直接的影响。
  如果安装不当，轴承不仅有振动，噪声大，精度低，温升递增大，而且还有被卡死烧坏的危险；反之，安装得好，不仅能保证精度，寿命也会大大延长。因此，轴承安装之后，必须进行检验。

综上所述便是小编对“圆柱滚子轴承型号规格尺寸表，圆柱滚子轴承的类型及构造、特点”的相关介绍，希望对大家了解“圆柱滚子轴承”能够有所帮助。众所周知，圆柱滚子轴承具有非常高的承载能力。
