中国螺栓标准尺寸对照表【超强干货】
今天为大家整理螺栓的尺寸规格表：

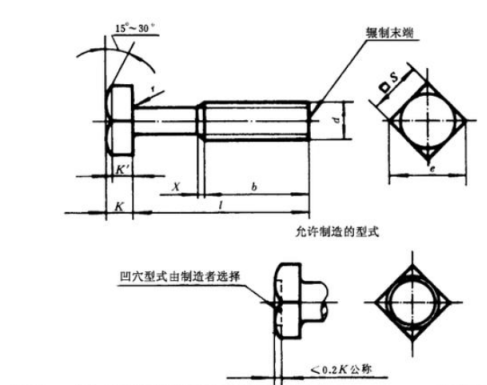

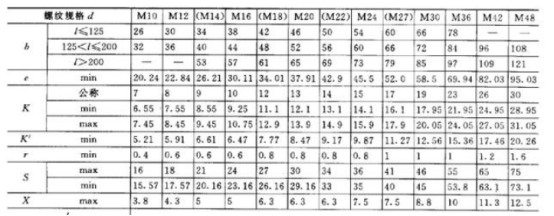

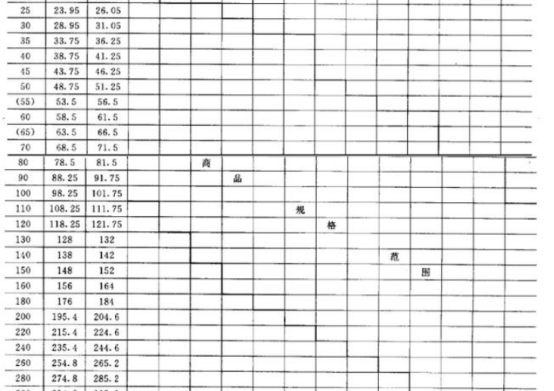

1、方头螺栓 C级
本标准规定了螺纹规格为M10~M48的C级方头螺栓。

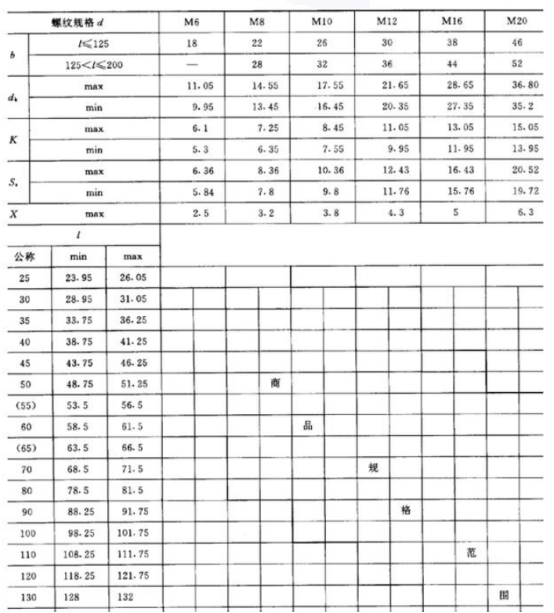

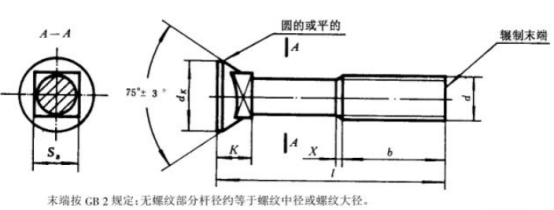

2、沉头方颈螺栓
本标准规定了螺纹规格为M6~M20的C级沉头方颈螺栓。

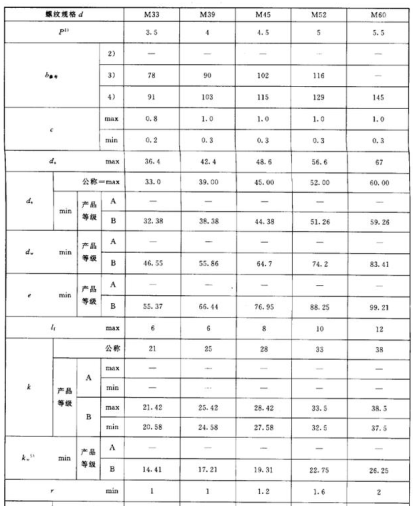

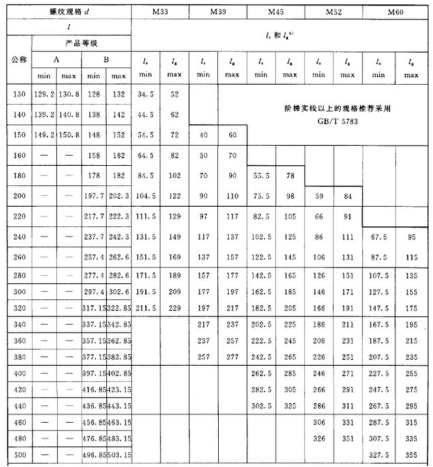

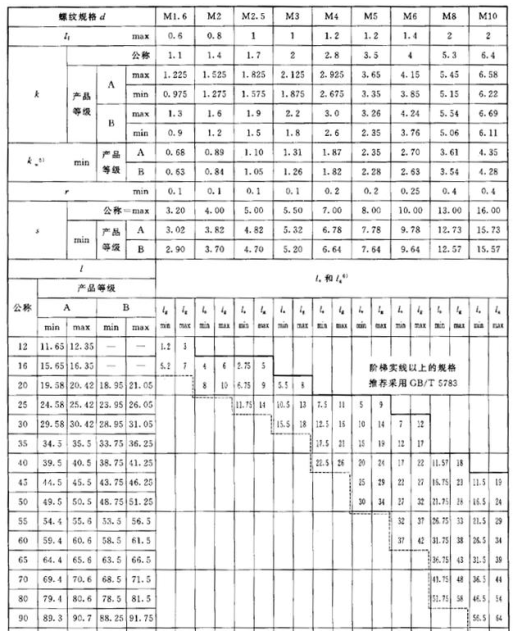

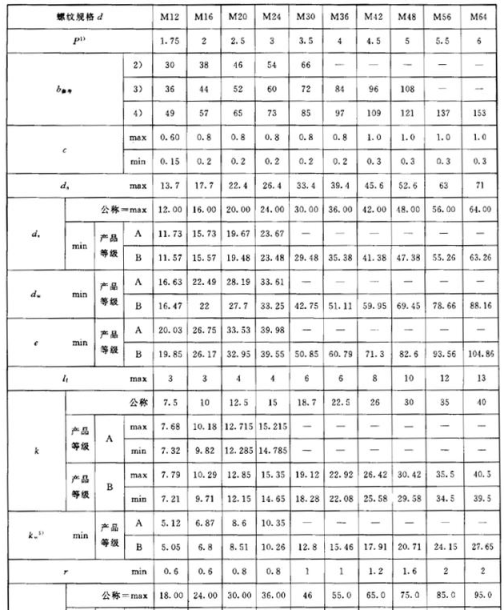

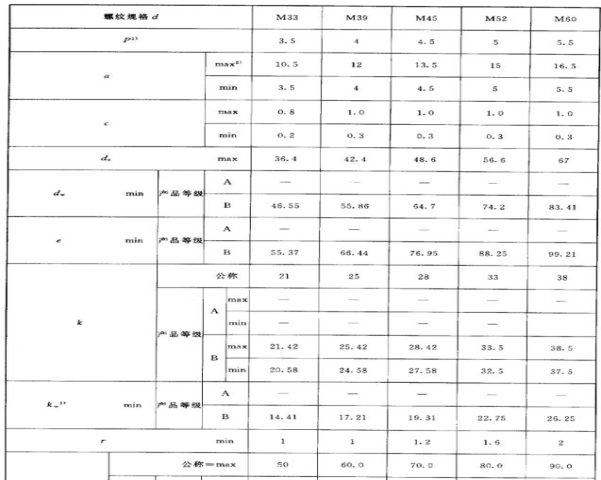

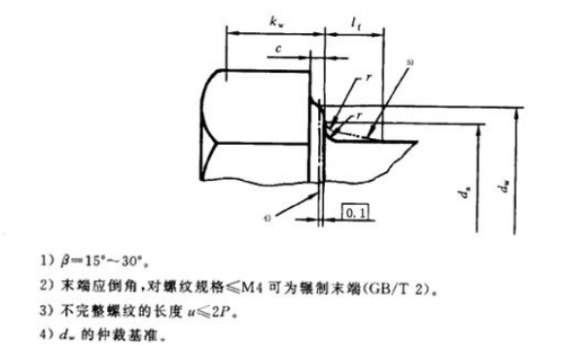

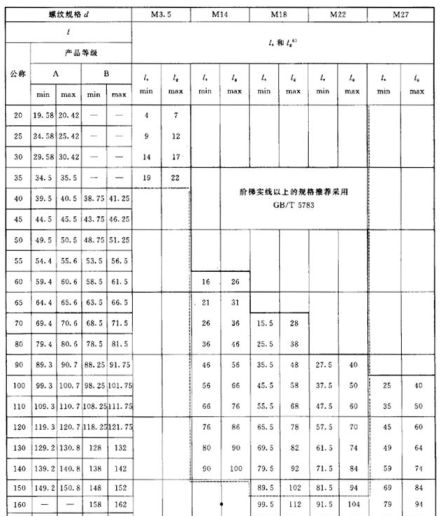

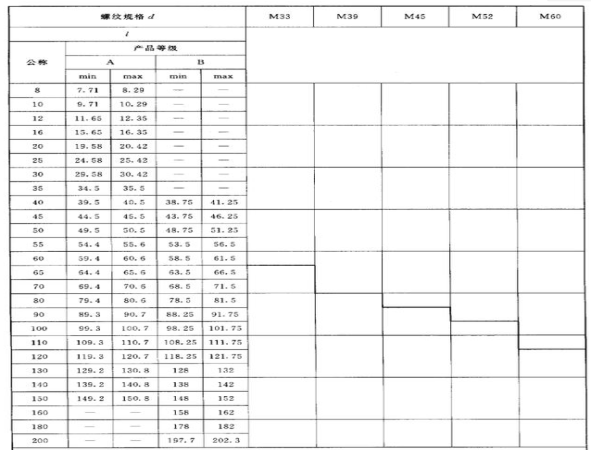

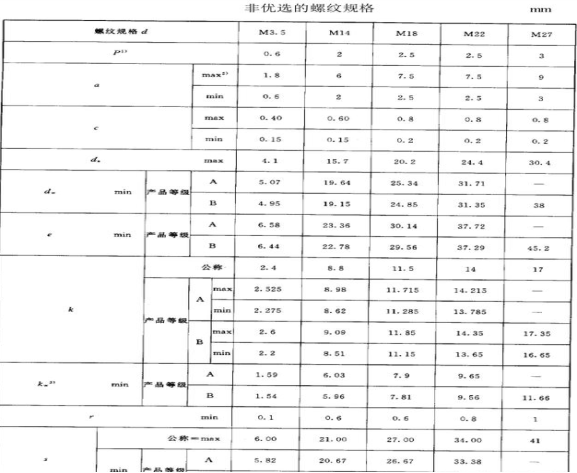

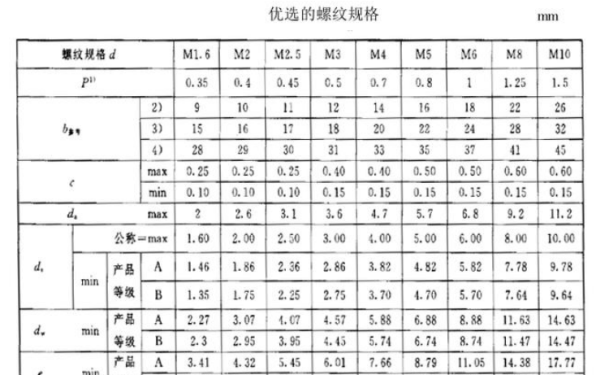

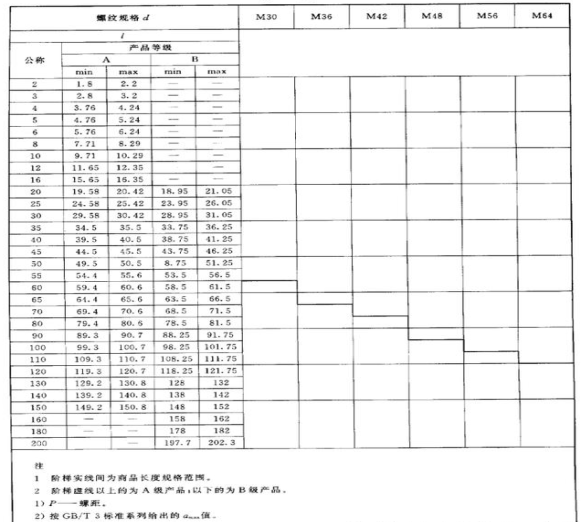

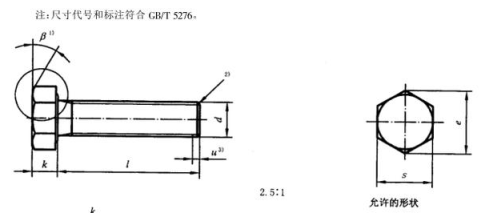

3、六角头螺栓
本标准规定了螺纹规格为M1.6~M64，性能等级为5.6、8.8、9.8、10.9、A2-70、A4-70、A2-50、A4-50、CU2、CU3和AL4级、产品等级为A和B级的六角头螺栓。A级用于d=1.6~24mm和l≤10d或l≤150mm（按较小值）；B级用于d＞24mm或l＞10d或l＞150mm（按较小值）的螺栓。
如需其他技术要求，应从现行标准（GB/T196、GB/T3106、GB/T3098.1、GB/T3098.6和GB/T3103.1）中选择。

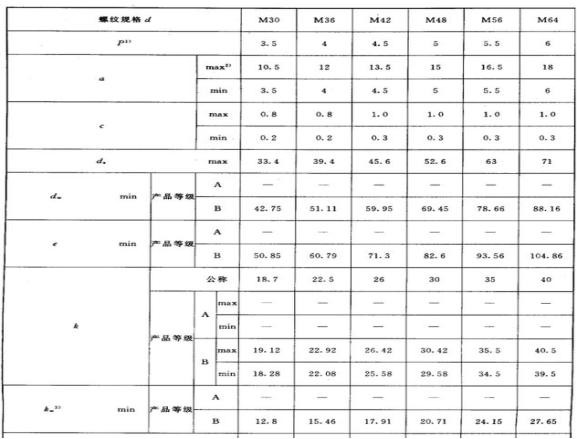

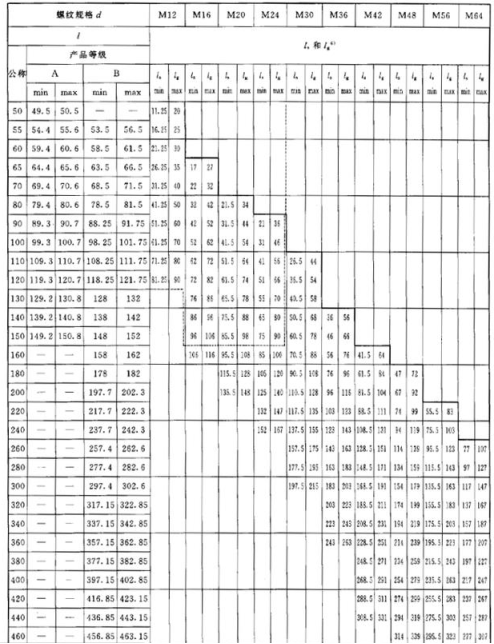

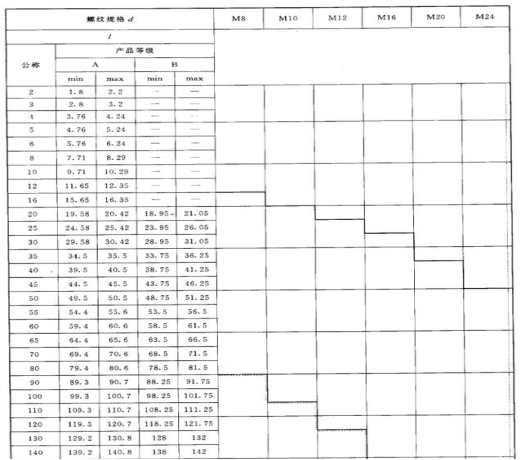

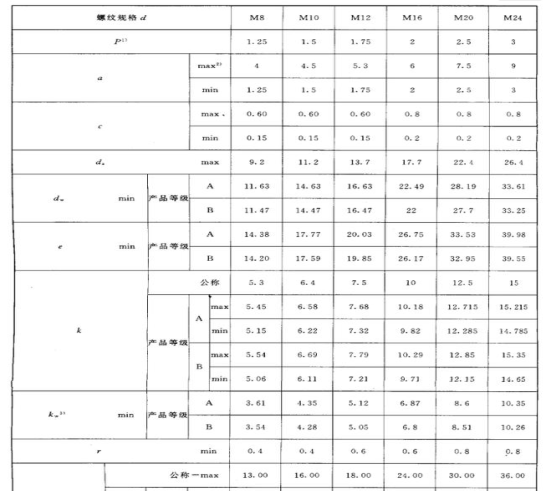

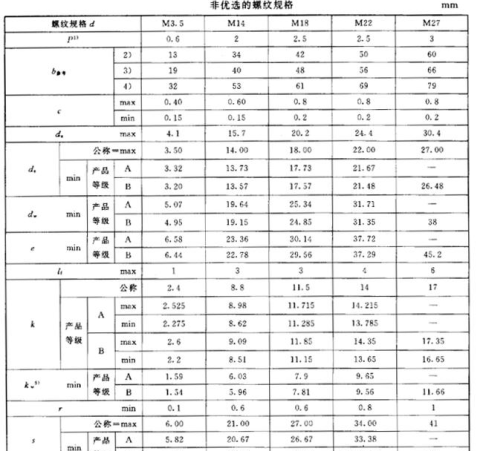

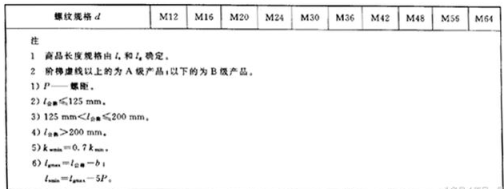

4、六角头螺栓 全螺纹
本标准规定了螺纹规格为MI.6~M64，性能等级为5.6、8.8、9.8、10.9、A2-70、A4-70、A2-50、A4-50、CU2、CU3和AL4级、产品等级为A和B级的六角头螺栓。A级用于d=1.6~24mm和l≤10d或l≤150mm（按较小值）；B级用于d＞24mm或l＞10d或l＞150mm（按较小值）的螺栓。
注：这种产品除制成全螺纹，并且作为商品长度规格的公称长度可达200mm外，其余与GB/T5782相同。
如需其他技术要求，应从现行标准（GB/T196、GB/T3106、GB/T3098.1、GB/T3098.6和GB/T3103.1）中选择。
扩展资料：
国标螺栓的规格型号及表示方法：
螺栓的规格型号一般用字母“M”表示，规格有M6、M8、M10、M12、M14、M16、M18、M20等。以M 16-5g6g为例，其表示普通螺纹公称直径为16cm，右旋，公差带中径 5g，大径为 6g的意思。如果是M16×1 LH-6G，代表细牙螺纹，公称直径为16，螺距1cm，左旋，大径为6G，旋合长度根据中等长度来考虑。
二、螺栓种类有哪些
1、根据受力情况分，有普通螺栓及铰制孔用螺栓。
2、根据头部形状分，可分为六角、方形、圆型、和沉头……其中六角属于较为常见的螺栓。
3、按螺纹牙型分为粗牙、细牙两种。
4、按螺栓性能等级可以分为3.6、4.8、5.6、8.8、10.9以及12.9等等，8.8级以上的属于低碳合金钢材质螺栓，拥有高强度，而8.8级以下算普通螺栓。
5、按螺栓制作精度分为三级，分别是A、B、C，属于精制螺栓，常常用在于车床加工，一般性能等级为8.8， C属于粗制螺栓，等级为4.8级，常常用在临时固定。
